海得PLC遠程編程調試流程

1、HINET智能網關LAN口默認IP地址是192.168.1.1;

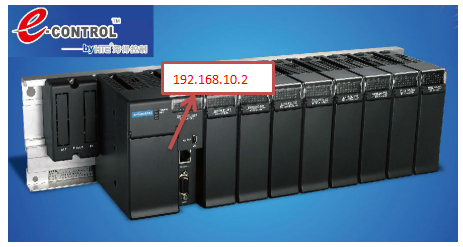

2、假定PLC的IP地址是192.168.10.2，并且要求不能改變；


3、將HINET智能網關的LAN口IP地址改成192.168.10.X，保證與PLC的正常通訊（假設改為192.168.10.254）；
3.1 將HINET智能網關的LAN口和電腦相連；

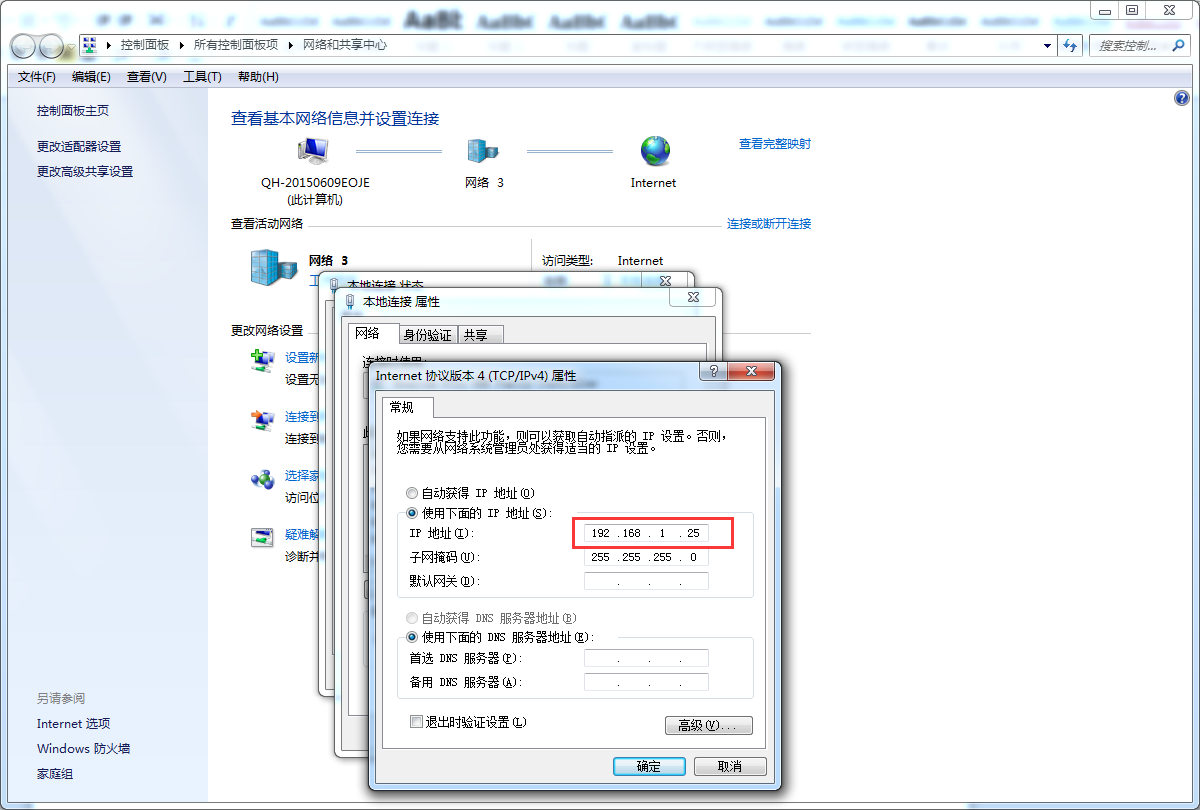

3.2 給電腦添加192.168.1.X網關的IP，如果有則無需添加；

3.3 打開IE瀏覽器，輸入HINET智能網關LAN口IP地址192.168.1.1；

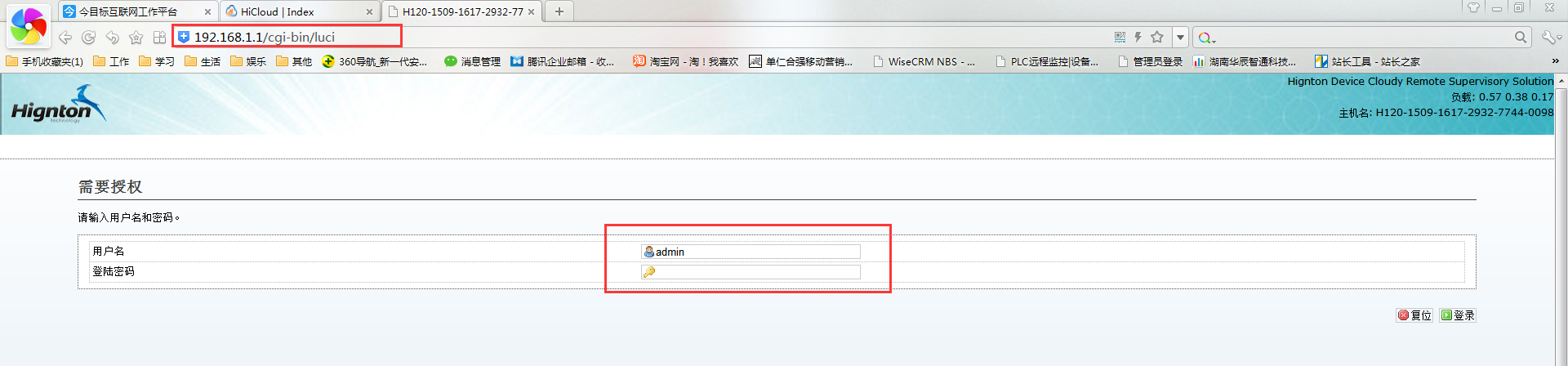

3.4 輸入用戶名和密碼，默認的均為admin；

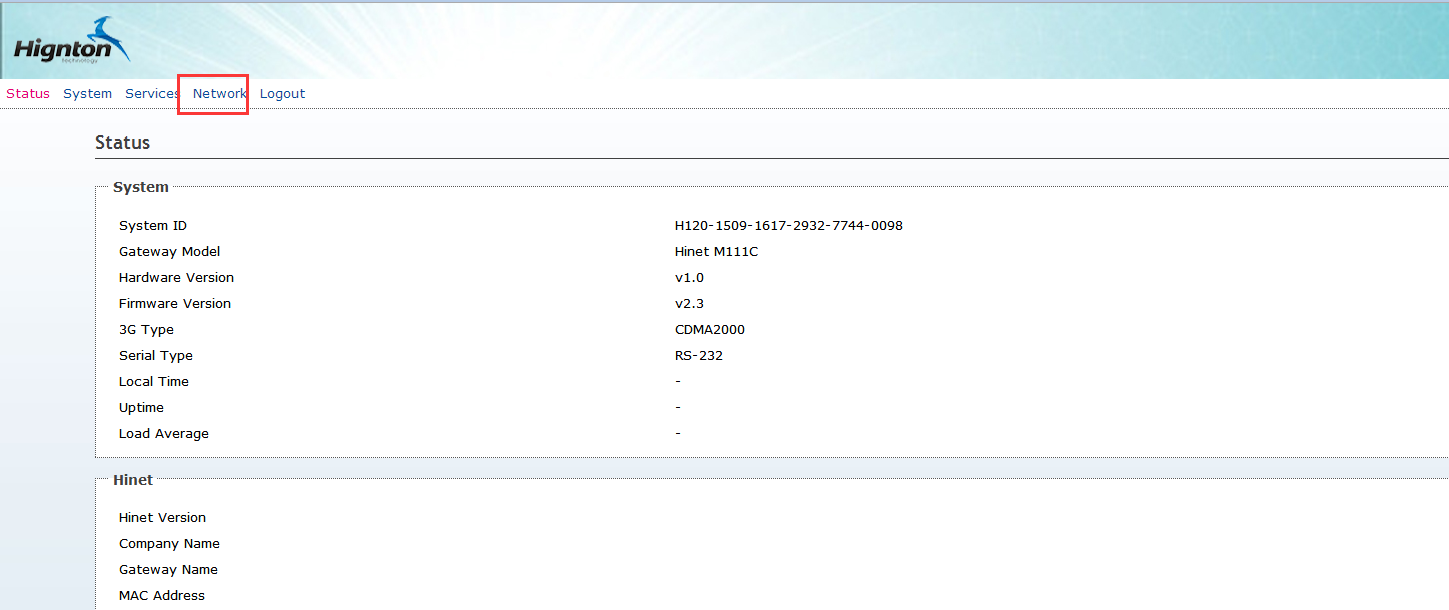

3.5 點擊“network”，并進入網絡配置頁面；（System選項下有語言選擇可轉換為中文頁面）

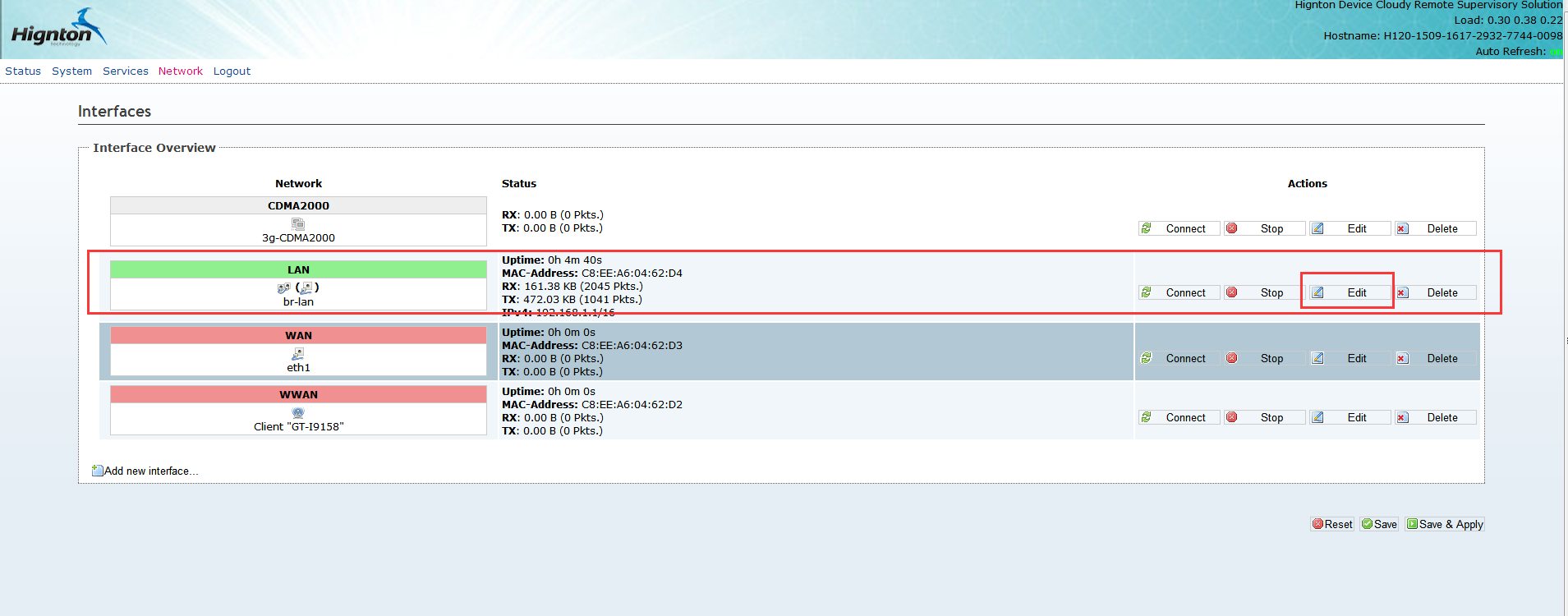

3.6選擇LAN口后的“Edit”進入修改頁面；

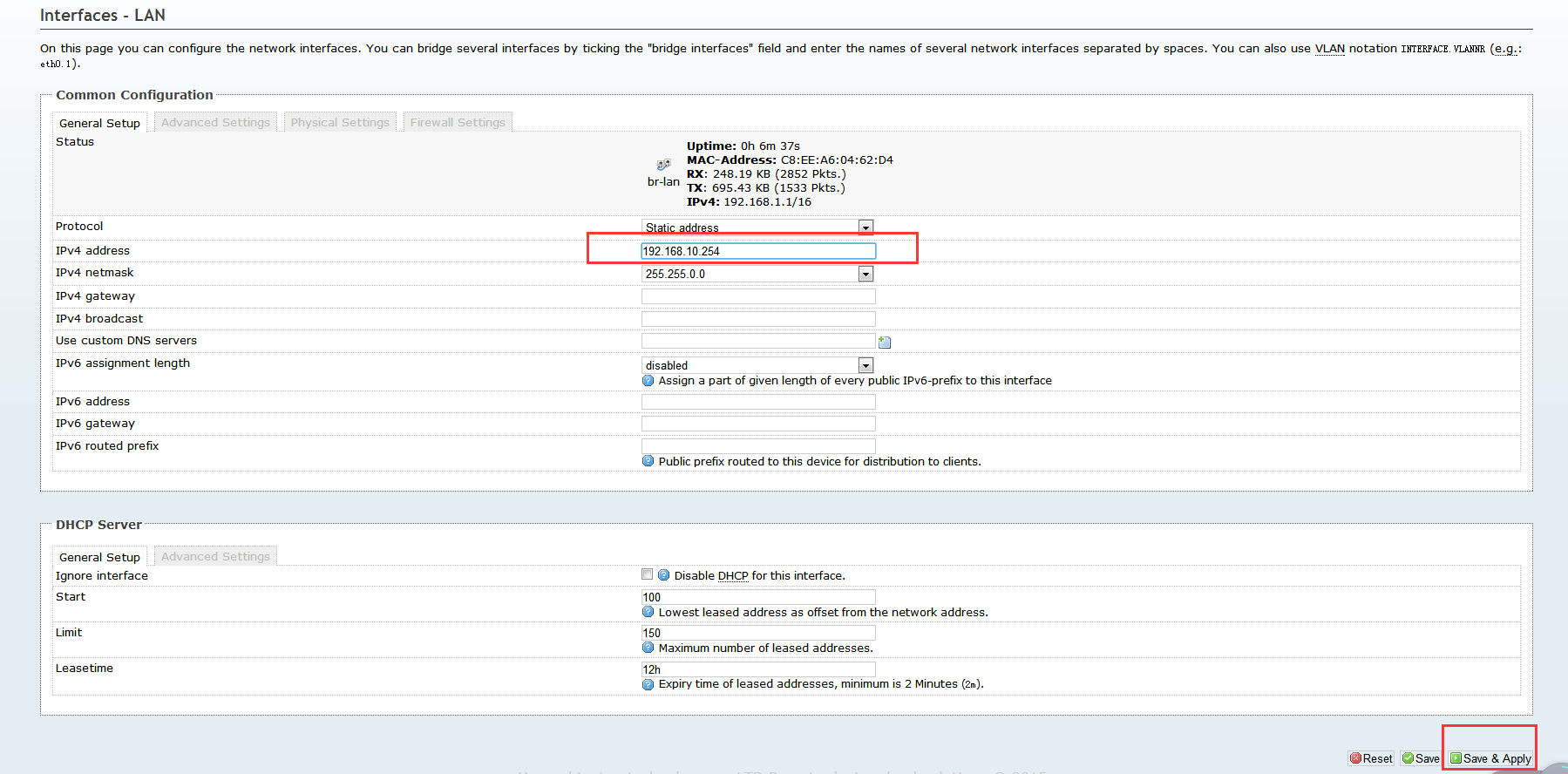

3.7 修改IP為192.168.10.254 并點擊“Save&Apply”。（其他配置均不需要改變）

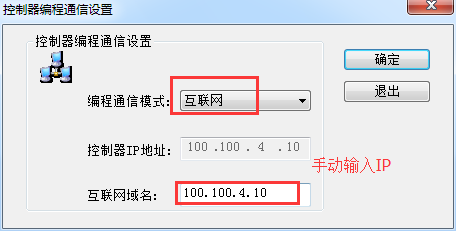

4 打開PLC編程軟件，點擊“控制器編程設置”，選擇“互聯網”編程通信方式并輸入IP地址192.168.10.2；

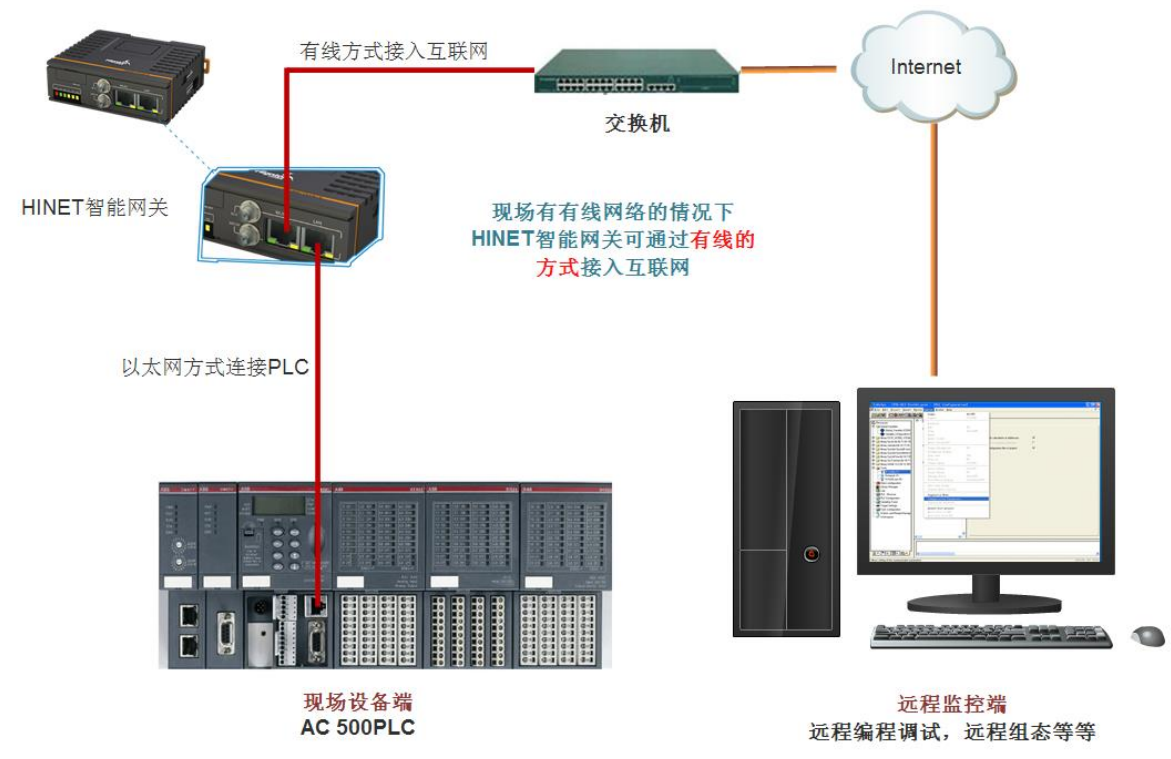

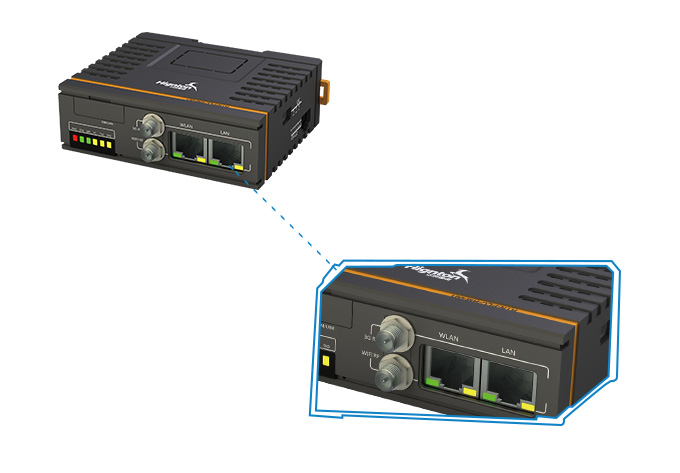

5 硬件連接，HINET智能網關LAN口連接 PLC，WAN口連接互聯網；


6 在HINET云服務器上添加AC 500這臺PLC設備；

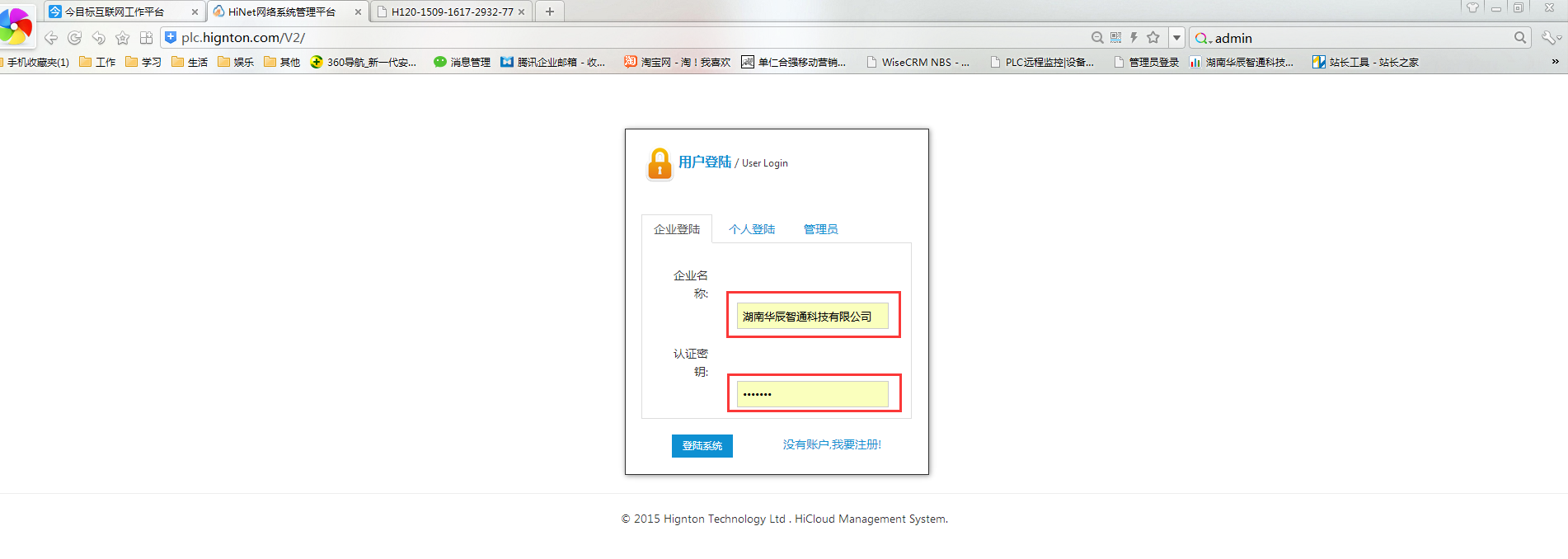

  6.1  IE瀏覽器中輸入HINET云服務器地址：plc.hignton.com/v2,并輸入正確的企業賬戶及密碼（默認情況下企業名稱就是客戶所在企業的全稱，密碼是12345678）；

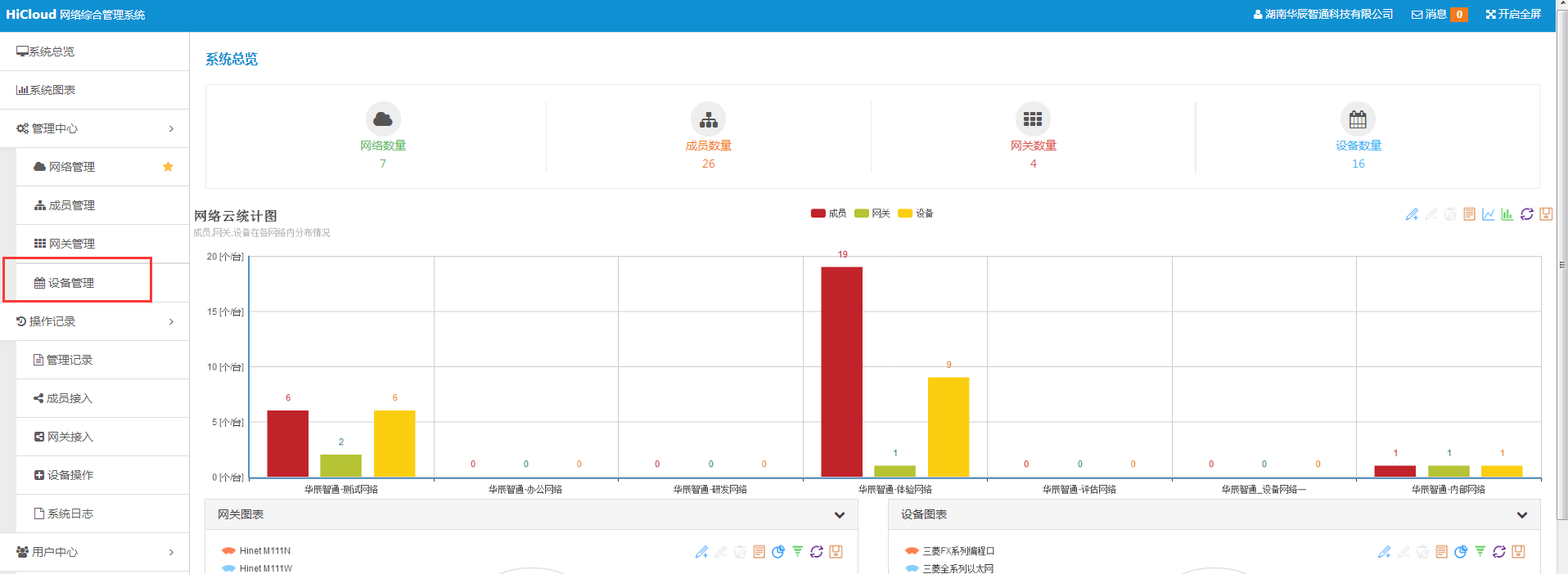

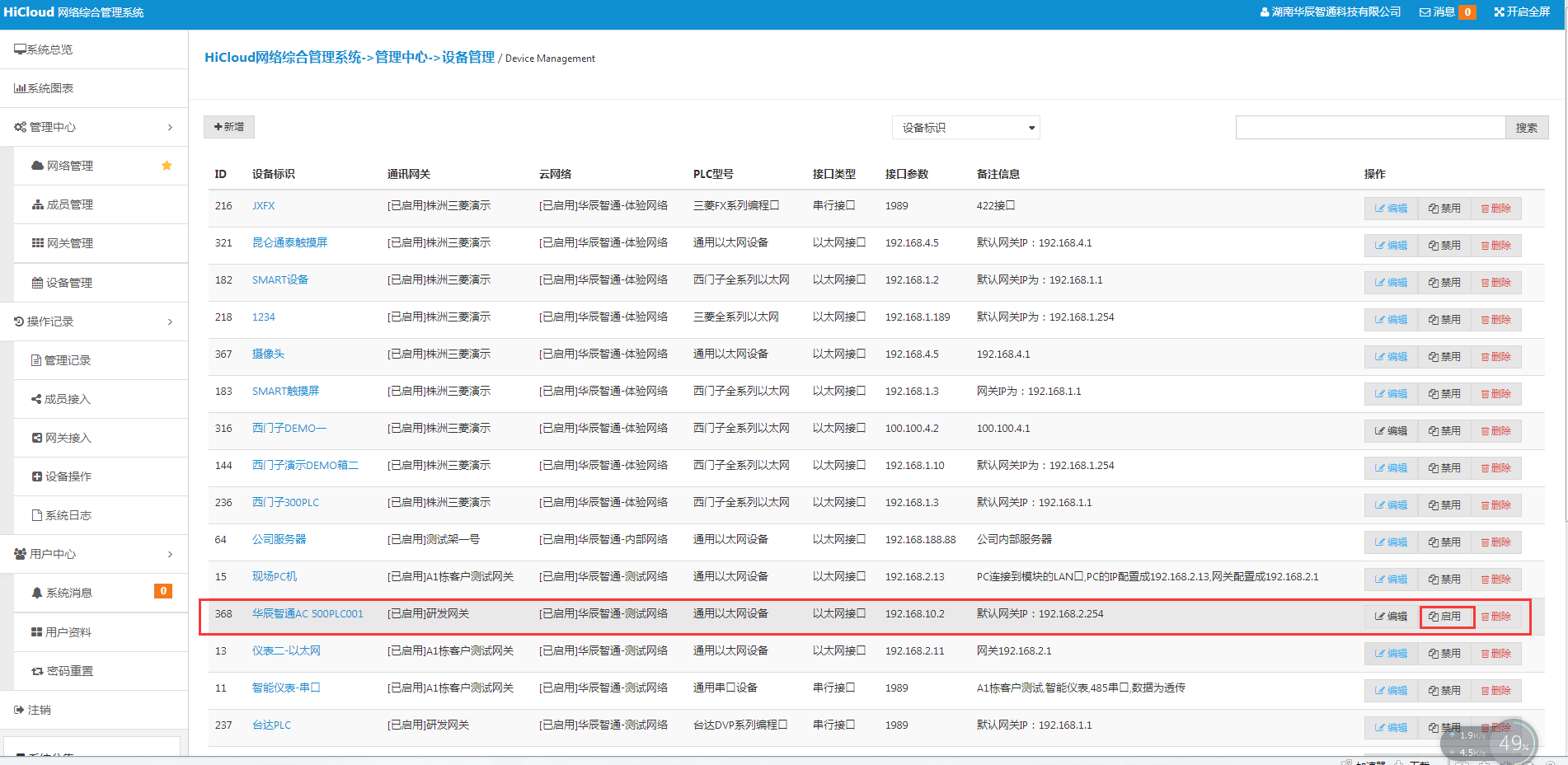

  6.2  點擊“設備管理”，進入設備管理頁面，這里的設備就是指PLC等設備；

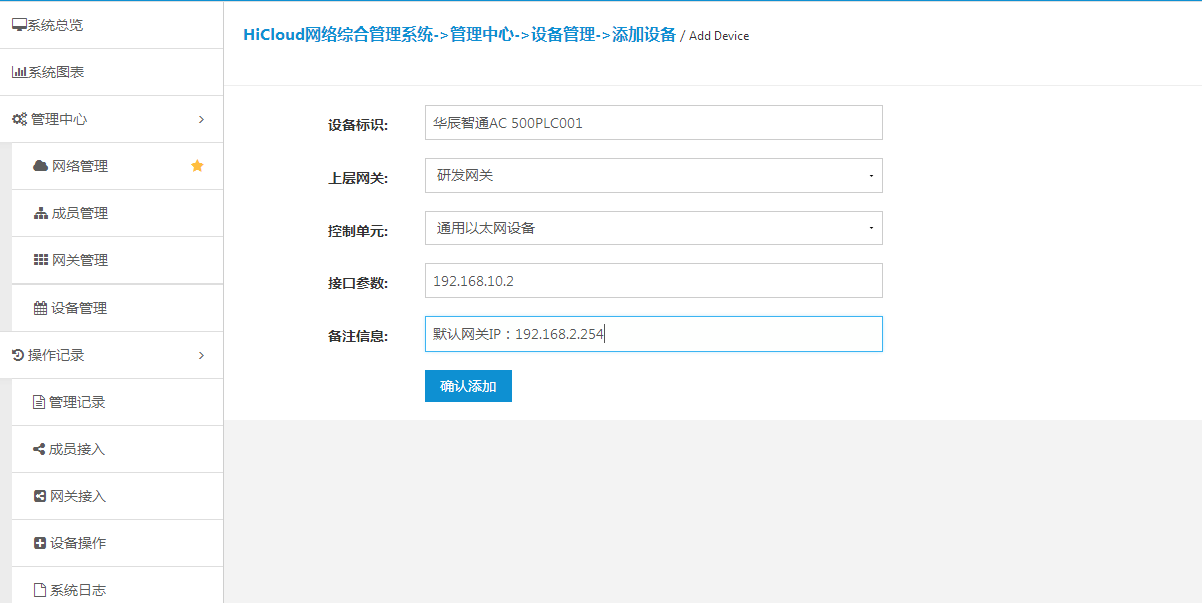

  6.3  點擊“新增”，根據指定格式添加PLC設備；

  6.4  點擊確認，并啟用，該設備就添加完成。

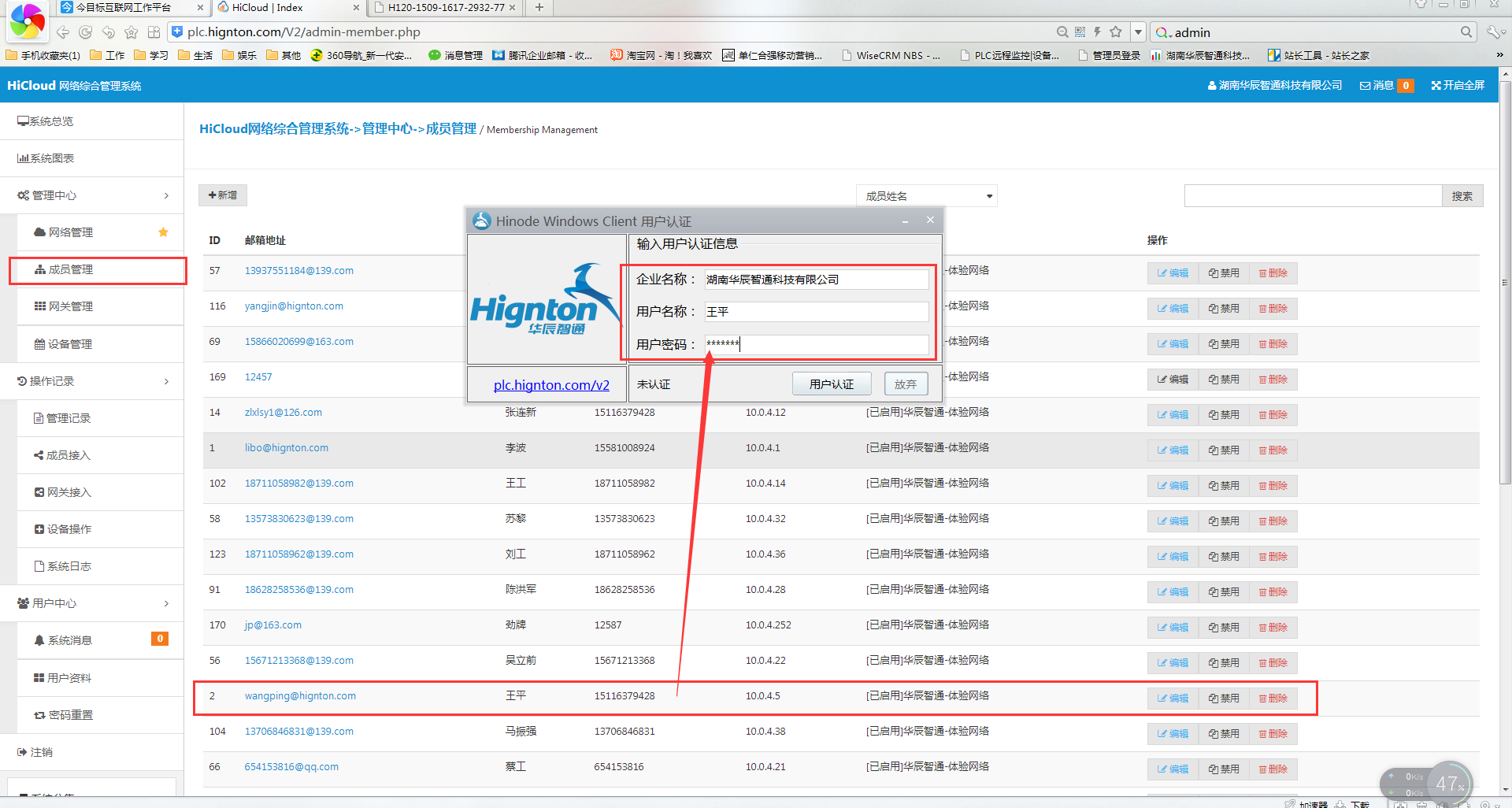

7 安裝HINET智能網關客戶端，并輸入正確的用戶名和密碼（該用戶名和密碼，客戶可自行在HINET云服務中自行添加修改）；

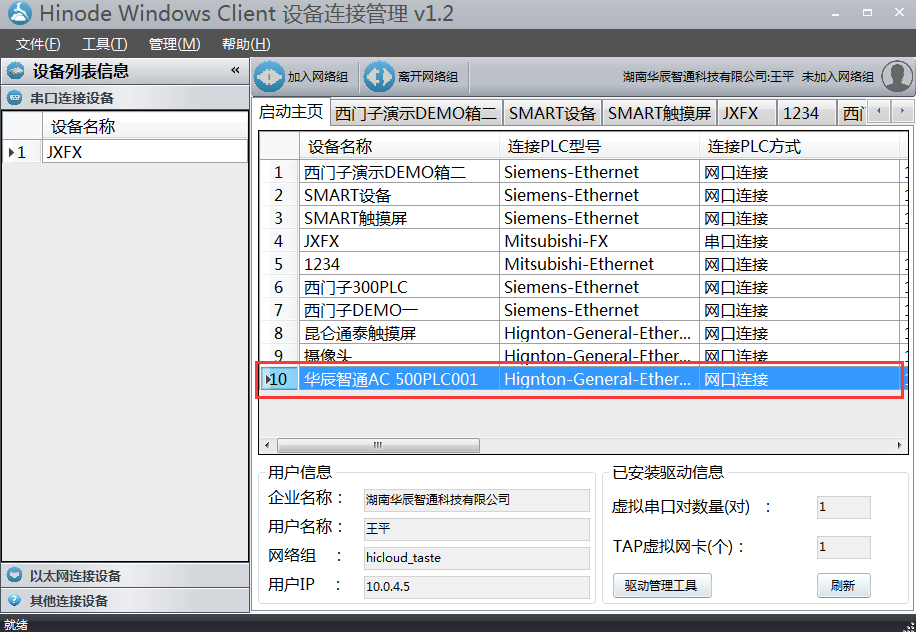

8  進入客戶端首頁即可看到剛才新建的那臺AC 500PLC；

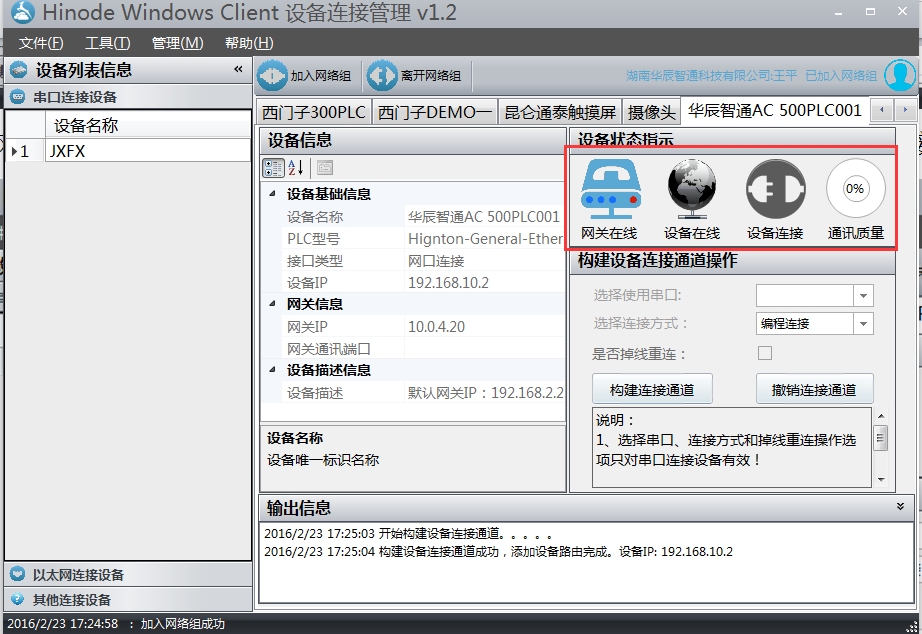

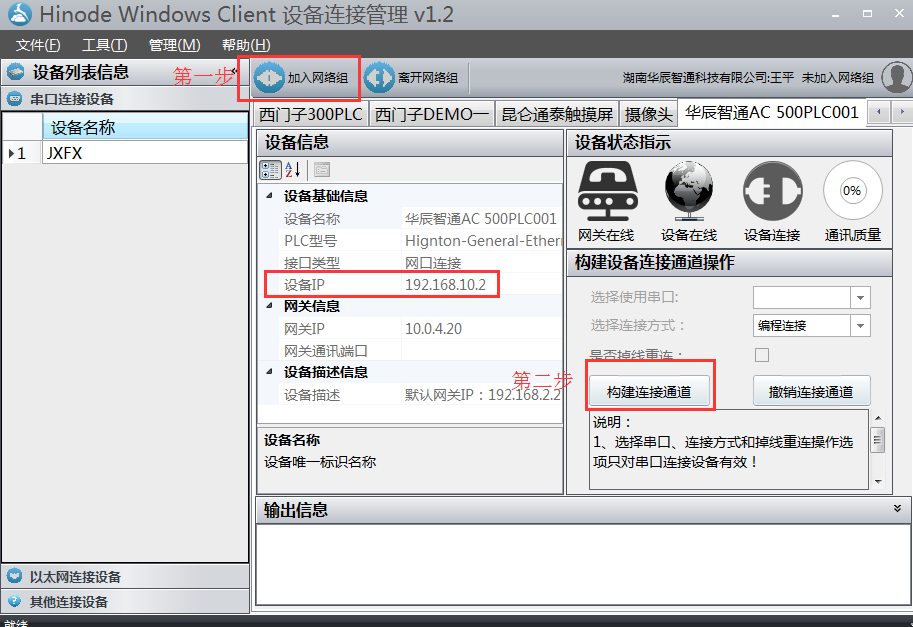

9  雙擊選中該P(yáng)LC，即可進入遠程連接頁面，點擊“加入網絡組”和“構建連接通道”；

10  待該四個指示燈全部亮起，則表示PLC已經遠程連接成功。

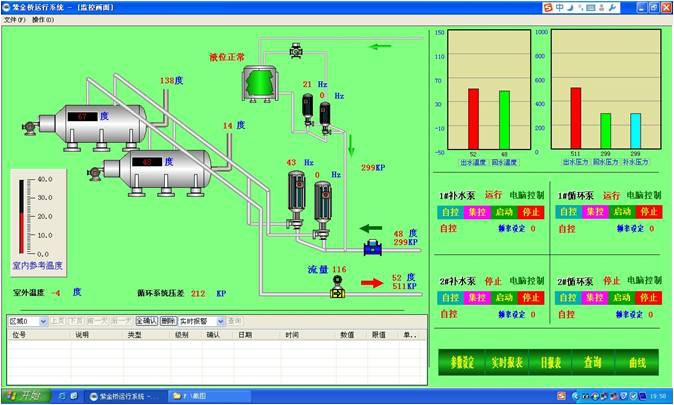

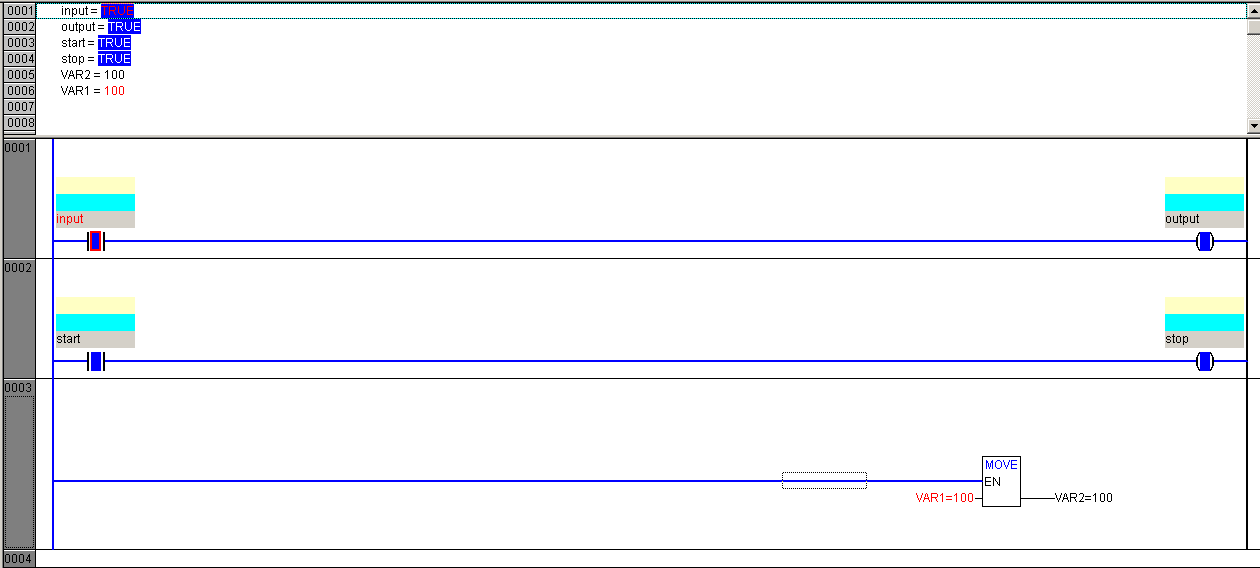

11   最小化客戶端軟件（切不可關閉），打開AC500編程工具或組態，按照PLC本地連接的編程方式即可對該P(yáng)LC進行遠程編程，上下載和遠程組態，讀取各項數據。
