1、HiNet智能網關LAN口的設置，實現HiNet智能網關與PLC等控制器的網絡通訊；
2、HiNet智能網關COM口的設置，實現HiNet智能網關與PLC等控制器的串口通訊（該處串口主要針對MODBUS通訊協議的控制器）。
HiNet 智能網關與控制器的連接
1、以太網通訊方式，LAN口設置
LAN口的設置主要是實現網關與PLC等以太網控制器的通訊。配置方法如下：
1、使用直通網線將HiNet智能網關的LAN口與電腦相連；
2、給電腦添加192.168.1.X網段IP地址（網關默認IP為192.168.1.1）；
3、在IE瀏覽器中輸入192.168.1.1；

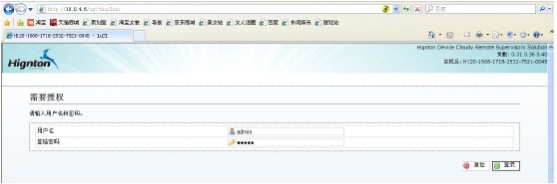

4、出現登陸頁面后，輸入用戶名和密碼（默認用戶名及密碼均為 admin）；

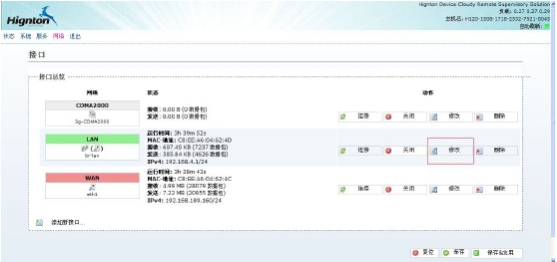

5、點擊“網絡”并點擊LAN口配置下的“修改”

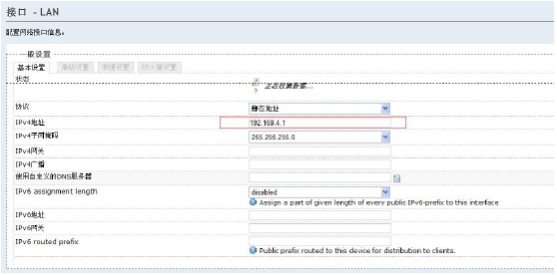

6、修改LAN口IP，使其與PLC等控制器保持同網段
注意：此處需保持IPV4網關空置
2、串口通訊方式，COM口設置
根據HiNet智能網關的不同型號，分別支持RS232，RS485，RS422等串口通訊接口。
具體如下：M111N/M111C/M111W支持RS232接口
M112N/M112C/M112W支持RS485接口
M113N/M113C/M113W支持RS422接口,客戶可根據自己采購的型號進行對應。
具體配置如下：

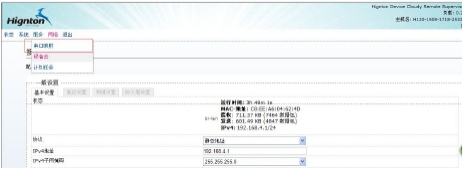

1、進入”服務”下的“串口映射”菜單欄；

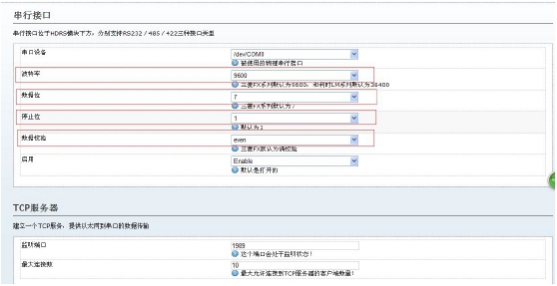

2、根據控制器的串口配置信息，調整“串口映射”配置，如波特率，數據位，停止位，數據校驗。

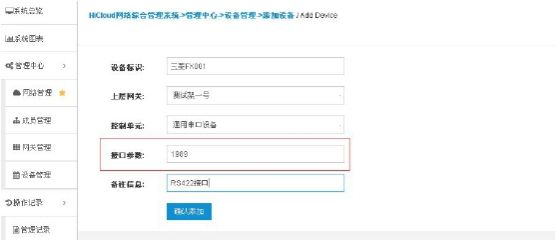

注意：云服務器中“設備管理”菜單欄下的“設備接口”均需設置為1989。
3、配置完成后，點擊保存，將壓好的配置線插入HiNet智能網關的COM口。
