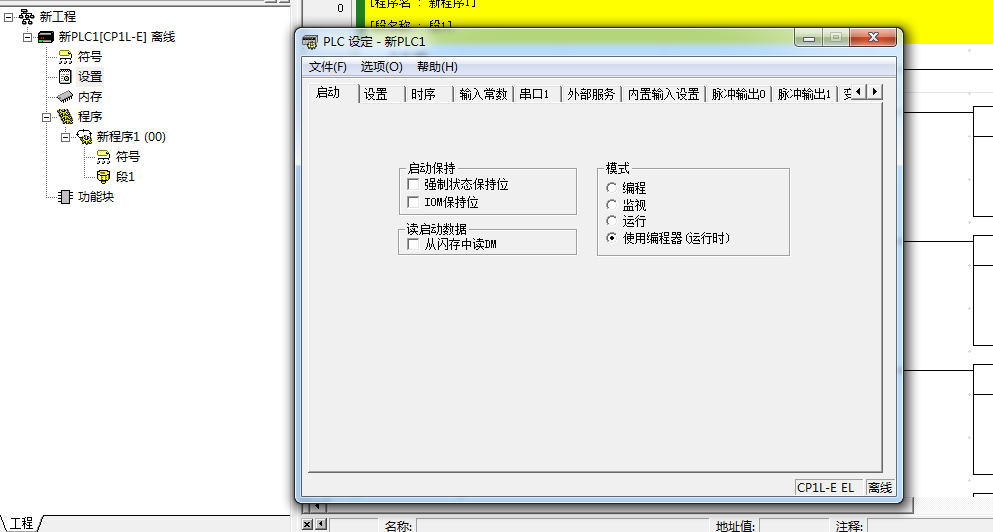

連接完成后，在左側會出現PLC的一些信息，雙擊“設置”，如下圖
4、從PLC上傳設置信息（選項----從PLC傳送）

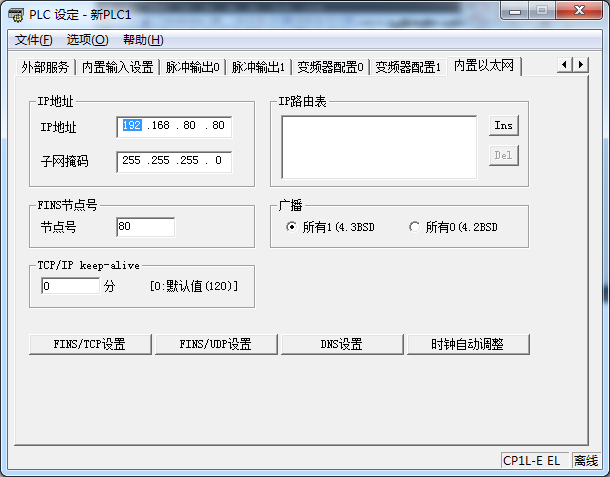

5、以太網設置（將選項卡往右側移動，點擊“內置以太網”選項卡）
可在在此處配置IP、子網掩碼、網關
（注：若重新配置IP地址，F(xiàn)INS節點號要與IP地址的最后一位相同。）
在IP路由表處配置網關，在DNS設置處配置DNS信息。

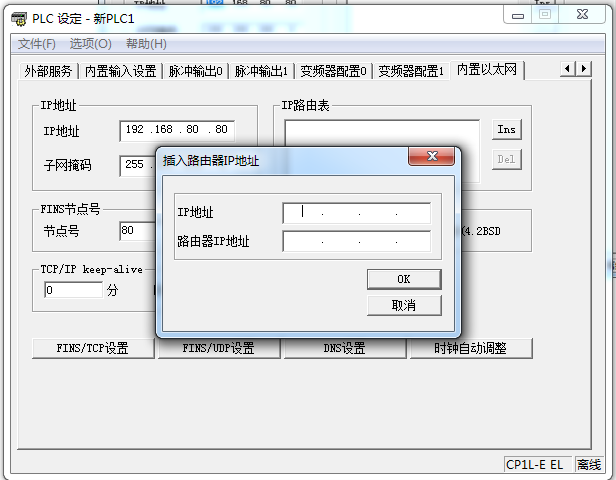

6、網關配置
點擊“Ins”
上面的IP地址輸入：0.0.0.0（自適應）
下面的路由器IP地址輸入，從PLC出來的第一個交換機的地址信息。

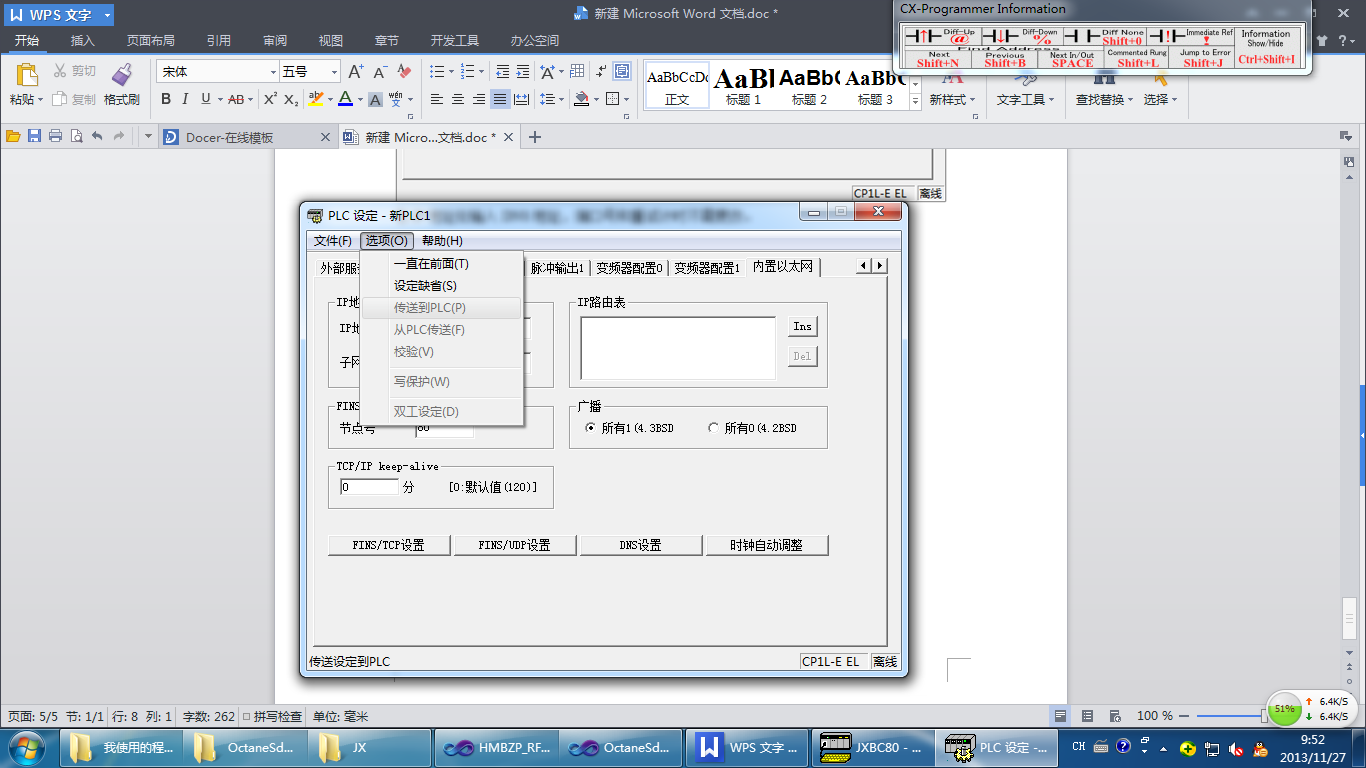

8、下載至PLC
設置完成后，將設置的信息下載至PLC
選項-----傳送到PLC
或彈出一個選擇下載以太網配置和端口配置到PLC的勾選框，
9、斷電重啟
配置信息下載到PLC后，將PLC斷電重啟（斷電時間最好長于10s），重啟之后，配置信息生效。重啟之后，可以重新連接PLC，查看配置信息是否正確。
