工業生產設備數據采集是利用泛在感知技術對各種工業生產設備進行實時高效采集和云端匯聚。通過各類通信手段接入不同設備、系統和產品，采集大范圍、深層次的工業生產設備數據，以及異構數據的協議轉換與邊緣處理，構建工業互聯網平臺的數據基礎。下面我們以三菱PLC為例，來看一下怎么將設備數據實時采集到
思普云平臺上，來實現對設備數據的采集，實時獲取設備的開機、關機、運行、暫停、報警狀態。
調試準備：
需要準備的材料：HINET

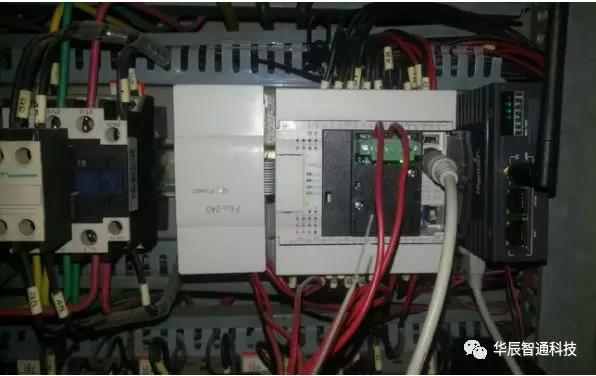

智能網關、現場安裝三菱 FX2N、以太網轉換模塊、網線等；網關和 PLC 的連接方式：PLC 接以太網轉換模塊，再接網關；
以太網轉換模塊和網關的 IP 地址以及現場聯網條件說明：
1） 以太網轉換模塊的 IP：192.168.9.2
2） 網關 LAN 口的 IP：192.168.9.1
3） 現場聯網方式：有線

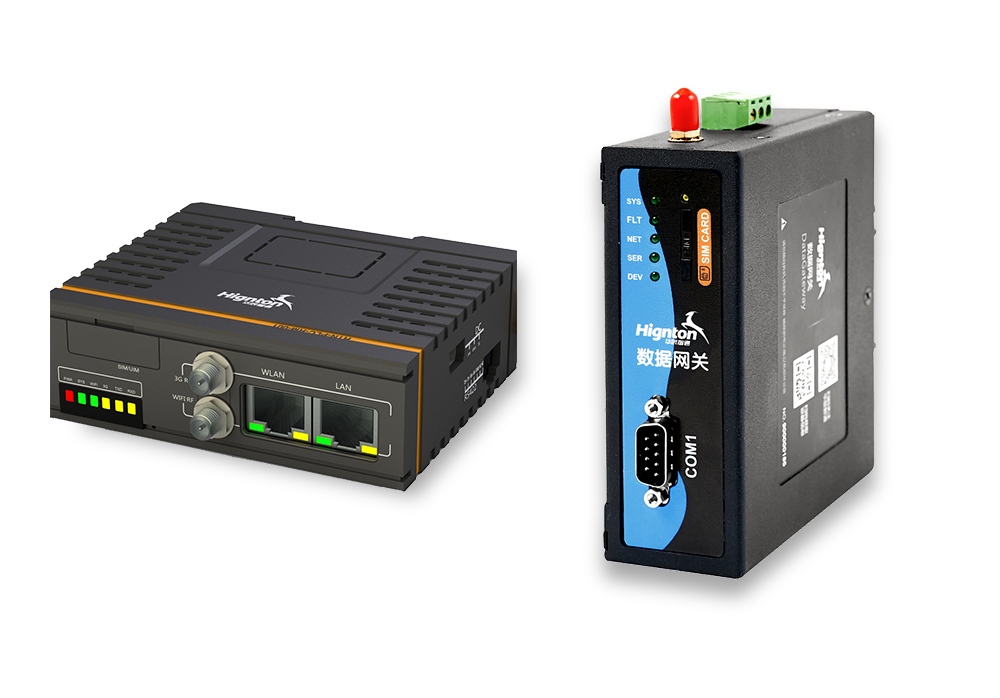

Hinet智能網關
測試需要達到的目的：網關采集三菱 FX2NPLC 的數據發送到思普云服務器，在思普云大數據中心監控實時數據。

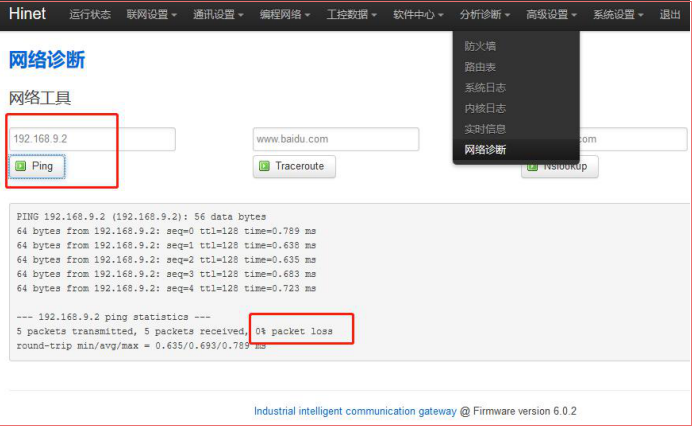

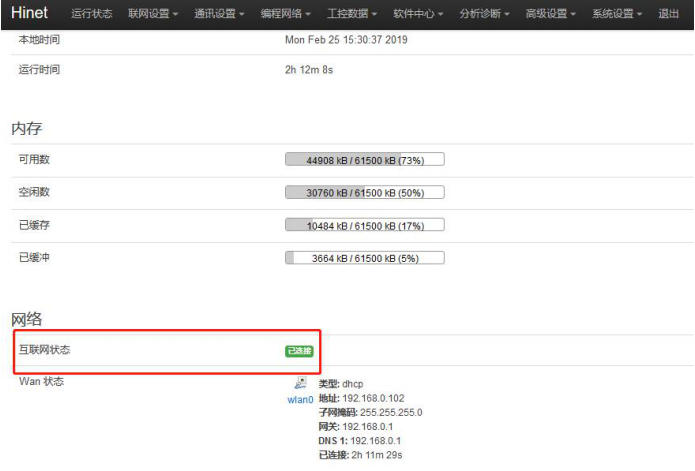

1. 網關已聯網，網關能 ping 通 PLC 的 IP，如下圖所示：

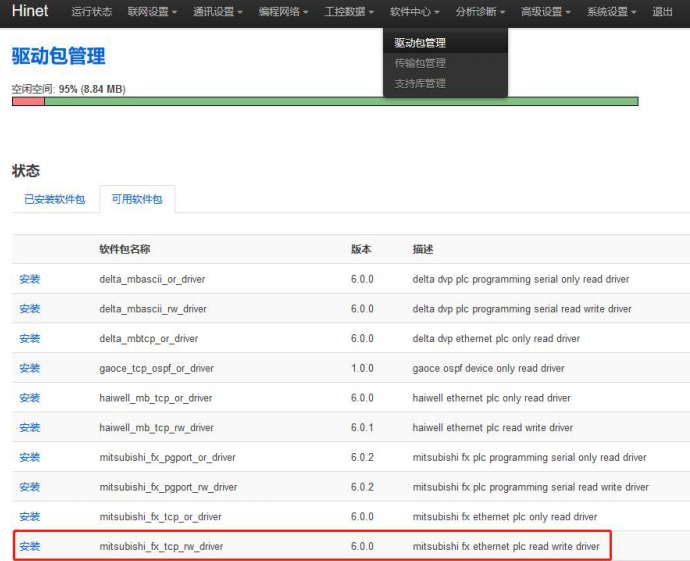

2. 下載驅動包：點擊【驅動包管理】，點擊【刷新列表】，點擊【可用軟件包】，安裝mitsubishi_fx_tcp_rw_driver 6.0.0 版。

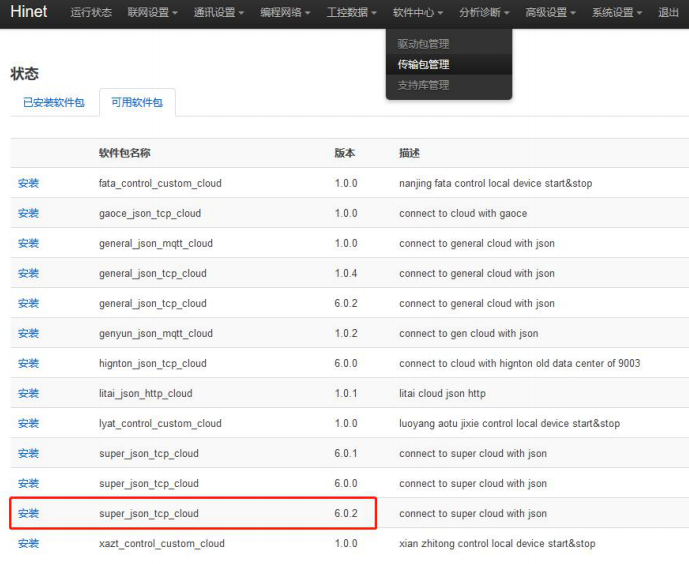

3. 下載傳輸包：點擊【傳輸包管理】，點擊【可用軟件包】，安裝 super_json_tcp_cloud 6.0.2版。

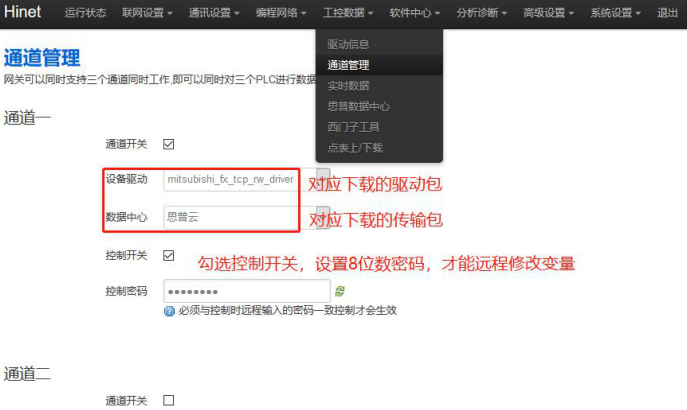

4. 打開通道：設備驅動選擇“mitsubishi_fx_tcp_rw_driver”，數據中心選擇“思普云”，勾選控制開關，密碼設置為 8 位數即可。

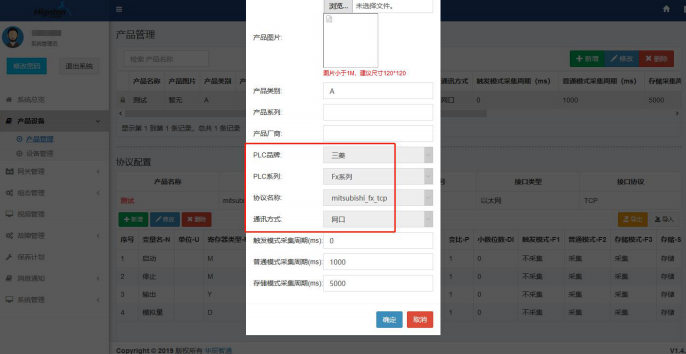

5. 新增產品：登錄思普云，選擇產品管理點擊【新增】，填寫 PLC 信息，如下圖所示：（采集周期單位為：毫秒，三種模式任選一種多或多種。）

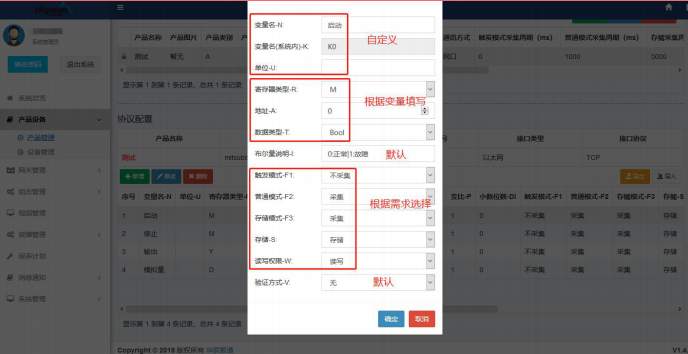

6. 新增點表：選擇新建的產品，點擊【協議配置】下的【新增】，填寫變量信息，如下圖所示：

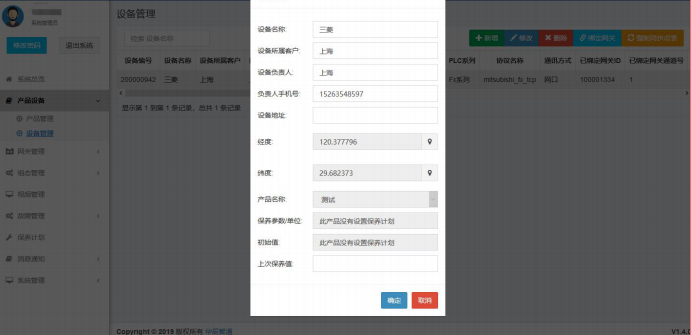

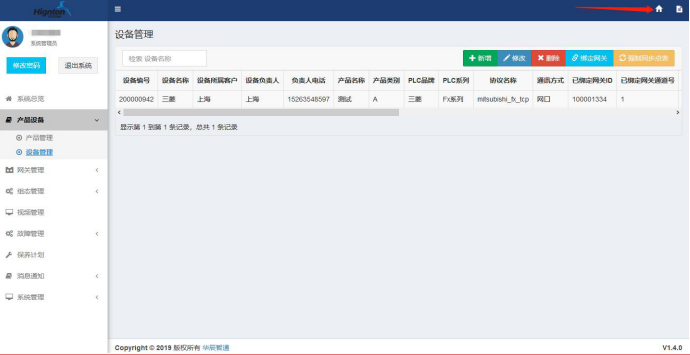

7.新增設備：選擇設備管理點擊【新增】，填寫設備信息，如下圖所示

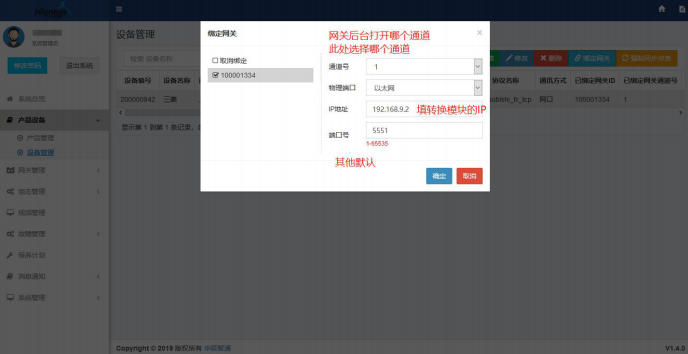

8. 綁定網關：選擇設備點擊【綁定網關】，勾選網關，填寫 PLC 的 IP，其他默認即可，如下圖所示：

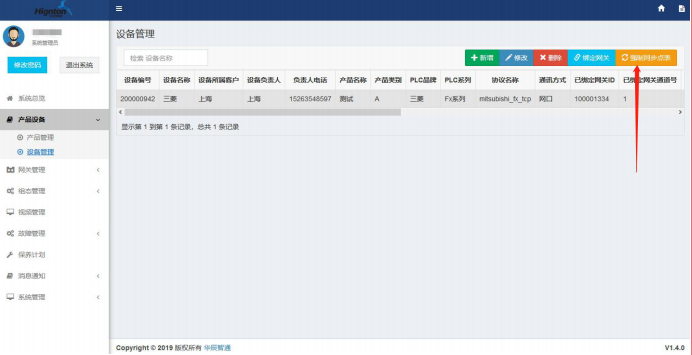

9.強制同步點表：選擇設備點擊【強制同步點表】，如下圖所示

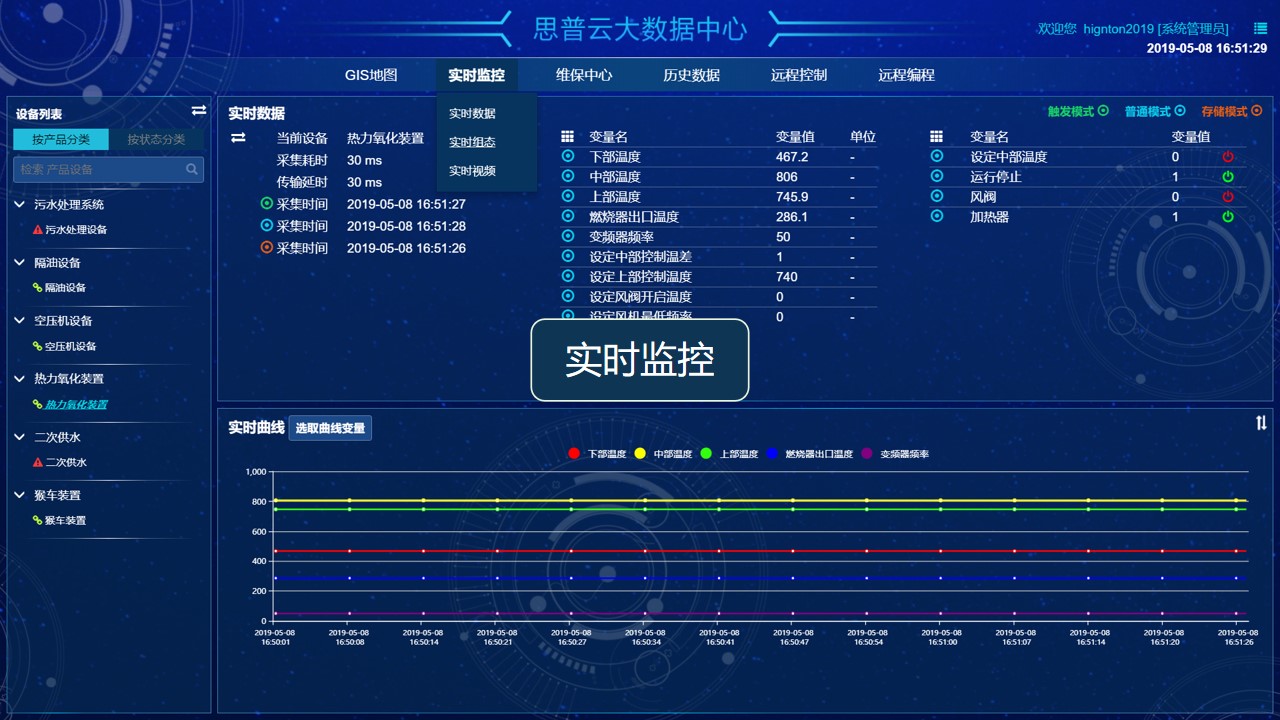

10. 查看實時數據：點擊網頁右上角的 圖標，進入思普云大數據中心，在設備列表點擊設備后，再點擊【實時監控】下的【實時數據】。
